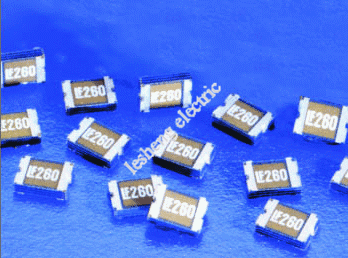

FUSES 薄膜表面粘著型,特快熔斷
SMD0603系列保險絲規格書

   這種微毫型保險絲大大減少了在電路板上所占空間,同時提供高功率密度.適用于電腦磁盤驅動器和電腦PCMCIA卡上,也適用于手提無線電話.
額定分?jǐn)嗄芰?在32伏交/直流電壓下為35安培(1安培以上至5安培);  在32伏交/直流電壓下為50安培(250毫安至1安培)
溫度： -55℃至+90℃
絕緣電阻(熔斷后): 超過1萬歐姆;
耐焊接熱性: 在200℃至260℃之間最長可經受最少60秒.
熱沖擊:在-50℃至125℃,經受5次循環.
焊接參數：波焊 260℃,最大10秒
          紅外線焊 260℃,最大30秒
Meterial材料:外殼:環氧樹脂基底,
             終端:銅/鎳/錫/鉛引線(95/5)
             面層敷形涂覆.
Safety Approvals:(安全認證):

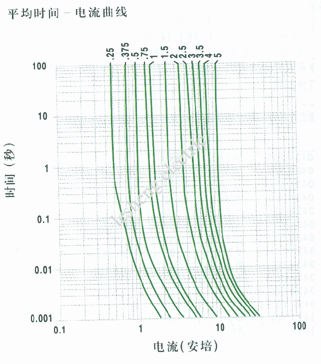

電氣特性:

電流額定值百分比	在25℃時的斷路時間
100% 200% 300%	最 小4小時 最大5秒 最大0.2秒

訂貨資料:

目錄號	額定電流(安培)	額定電壓(伏特)	標稱電阻(1)	熔化熱能值I2t(A2Sec)(2)
0603.250 0603.375 0603.500 0603.750 0603 001. 0603 1.25 0603 01.5 0603 1.75 0603 002. 0603 02.5 0603 003. 0603 03.5 0603 004. 0603 005.	0.25 0.375 0.5 0.75 1.0 1.25 1.5 1.75 2.0 2.5 3.0 3.5 4.0 5.0	32 32 32 32 32 32 32 32 32 32 32 32 32 32	0.375 0.265 0.193 0.114 0.072 0.054 0.048 0.039 0.036 0.028 0.023 0.019 0.017 0.013	0.0030 0.0053 0.0087 0.0171 0.0210 0.0320 0.0526 0.0661 0.104 0.175 0.198 0.265 0.352 1.297

(1)于電流額定的10%,25℃測試
(2)在額定電壓下測量
