IEC規格5×20mm,TIME-LEG GLASS TUBE FUSE

Ø5×20mm（TSD系列）保險絲規格書
1.適用范圍:  本規格書所述電氣和機械要求適用于小型玻璃管熔斷體, 采用的標準為IEC-127
             和與之等效的GB-9364標準。
2.產品特性:  TSD—慢熔斷型(TIME-LEG);額定電壓Voltage:250V ;
            額定電流Rated current:100mA-6.3A

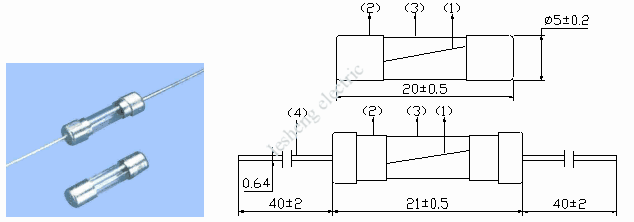

3.外形尺寸:如圖
4.結構STRUCTURE:
(1) WIRE: ALLOY
(2) CAP: BRASS WITH NICKEL PLATED
(3) BODY: GLASS TUBE
(4) LEAD: TINNED COPPER WIRE
5.結合強度： 銅帽與玻璃管之間的結合應能承受0.5Kg的軸向拉力。
6.分?jǐn)嚯娏鰾REAKING CAPACITY:35A or 10 In whichever is greater,tested with AC for the Low breaking capacity test.
7.熔斷特性:

IN	2.1N	2.75N		4N		10N
32mA–100mA	Max.2min.	Min.200mS	Max.10S	Min.40mS	Max.3S	Min.10mS	Max.300mS
125mA–6.3A	Max.2min.	Min.600mS	Max.10S	Min.150mS	Max.3S	Min.20mS	Max.300mS

8.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
9.標志:  1、 Safety Approvals:(安全認證):
10.包裝:  200支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
